Sunday, June 01, 2008

16f688 serial LCD


Serial LCD

Sandwich opbouw


Voor een recent experiment was een (beperkte) seriĆ«le output terminal nodig.
4 regels van 20 karakters op een HD44780 LCD zijn hiervoor voldoende.


Sparkfun heeft een "serial enabled lcd backpack"

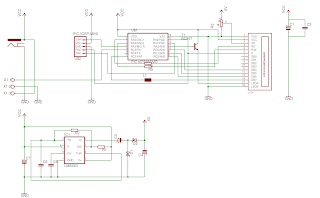

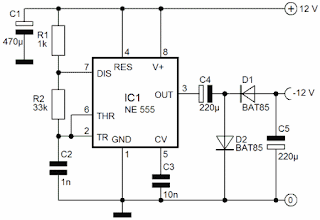

Dat ontwerp is de basis van dit project, echter met een uitbreiding voor de negatieve hulpspanning voor het LCD. met een 555 wordt deze opgewekt.


Geheel draait nu de Sparkfun firmware zonder aanpassing voorlopig, deze werkt prima.

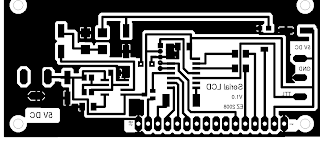

Print ontworpen, werkt prima, zonder ontwerpfouten, verzilverd.
